Pattern armonici: geometria di Fibonacci per riconoscere ABCD, Gartley, Bat, Butterfly e Crab

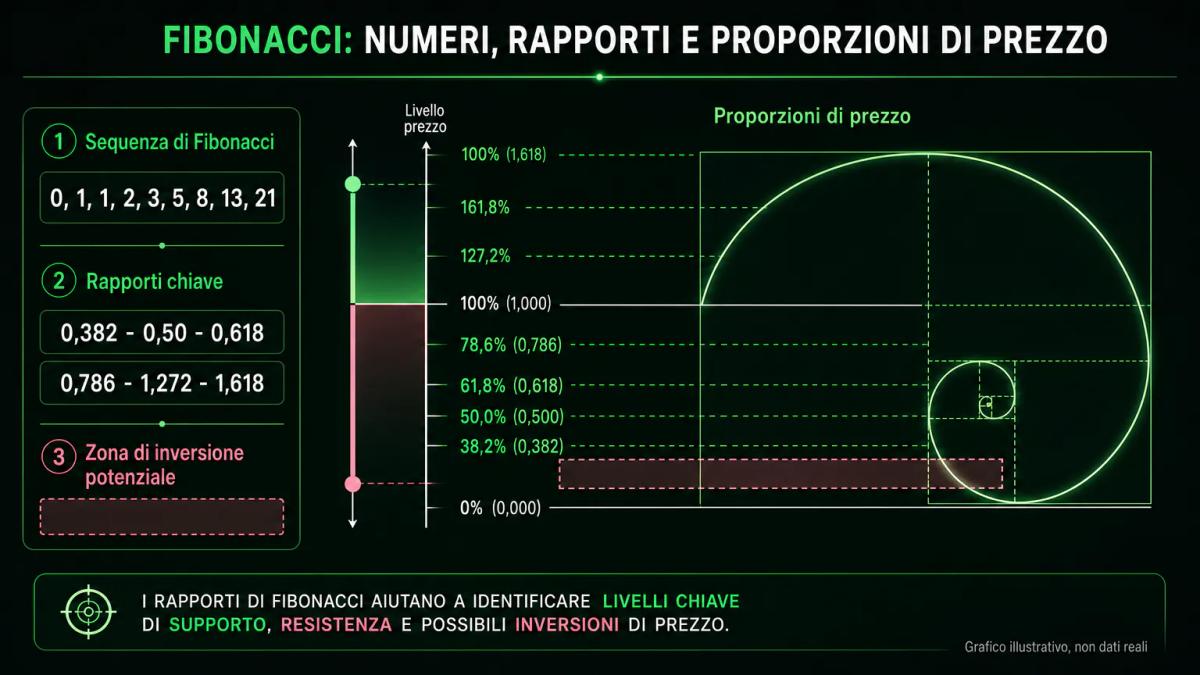

Il fondamento geometrico: come nascono i pattern armonici

Alla base di queste configurazioni c'è un'idea semplice: certi movimenti di prezzo si organizzano in strutture di quattro o cinque punti (X, A, B, C, D) le cui gambe rispettano proporzioni derivate dalla sequenza numerica di Leonardo Fibonacci, cioè 0,382, 0,50, 0,618, 0,786, 1,272, 1,618 e 2,618. Quando queste proporzioni si allineano in sequenza, il punto finale della struttura, chiamato zona di inversione potenziale (Potential Reversal Zone, o PRZ), individua un'area dove il prezzo tende a invertire o a rallentare la sua corsa.

L'assunto di base è che il mercato si muova per impulsi e ritracciamenti proporzionati, con una regolarità che rende ricorrenti alcune percentuali. Un ritracciamento (retracement) è il movimento contrario a un impulso precedente, misurato come percentuale di quell'impulso. Immagina di aver acquistato EUR/USD dopo una salita da 1,0800 a 1,1000: se il prezzo dovesse poi scendere a 1,0876, staresti osservando un ritracciamento del 61,8%, uno dei numeri chiave della sequenza di Fibonacci. I pattern armonici formalizzano queste percentuali in strutture riconoscibili, chiedendo che tre o quattro segmenti consecutivi rispettino contemporaneamente rapporti specifici, oltre al singolo ritracciamento isolato.

Questa impostazione geometrica ha due conseguenze operative. La prima riguarda l'esistenza stessa del pattern: la configurazione si presenta con quelle proporzioni oppure non è una configurazione armonica, senza i margini di interpretazione grafica dei triangoli disegnati a occhio. La seconda riguarda la pianificazione: la struttura fornisce in anticipo il punto D dove il prezzo dovrebbe reagire, permettendoti di preparare uno stop loss (l'ordine di chiusura automatica in perdita che limita la tua esposizione) e livelli di obiettivo definiti prima ancora che il segnale si attivi.

La contropartita di questa precisione è la rigidità del metodo. Un pattern con rapporti che si discostano anche di poco dai valori attesi perde lo statuto di armonico e resta un'onda qualsiasi, e trattarlo come armonico rappresenta il primo errore da evitare. La geometria di Fibonacci si comporta come un filtro che seleziona un sottoinsieme di situazioni ripetibili, senza fornire previsioni sull'andamento futuro dei prezzi.

Per mettere in pratica tutto questo serve un conto; parti dai migliori broker forex analizzati dalla redazione.

Da Gartley ai giorni nostri: evoluzione della teoria armonica

H.M. Gartley pubblica nel 1935 il libro Profits in the Stock Market, in cui descrive la configurazione poi ribattezzata Gartley 222, dal numero della pagina in cui compare. La struttura è a cinque punti (X, A, B, C, D) e definisce un'area di ingresso su un ritracciamento del movimento XA, sebbene nel testo originale Gartley non fissi ancora rapporti di Fibonacci esatti e parli piuttosto di proporzioni ricorrenti tra le onde.

Larry Pesavento, negli anni ottanta, è il primo a codificare i rapporti di Fibonacci del Gartley in modo rigoroso e a proporre varianti riconoscibili con soglie numeriche precise. Scott Carney, dagli anni novanta in avanti, sistematizza la famiglia dei pattern armonici pubblicando i libri della serie Harmonic Trading e introducendo il Bat, il Crab e più tardi lo Shark, ciascuno con la propria griglia di rapporti. Nel frattempo Bryce Gilmore descrive il Butterfly, e vari analisti aggiungono varianti come il Cypher.

Oggi la teoria armonica si presenta come una famiglia di configurazioni con rapporti codificati, senza costituire un sistema unitario. Le accomuna la matrice a cinque punti (o quattro, nel caso dell'ABCD) e l'uso combinato di ritracciamenti (dentro un'onda precedente) ed estensioni (oltre un'onda precedente) come filtro di validità. Le differenzia il rapporto che ciascun segmento deve rispettare: il punto D di un Gartley cade in una zona diversa da quello di un Crab, anche se la forma a occhio nudo può sembrare simile.

Per un lettore italiano il valore di questa storia è essenzialmente pratico più che enciclopedico: i libri di Carney sono lo standard di riferimento per i rapporti numerici, e quando due manuali riportano soglie diverse per lo stesso pattern conviene attenersi alla codifica più conservativa e verificarla sul grafico prima di operare.

I cinque pattern armonici fondamentali e come riconoscerli

Le cinque configurazioni di base sono ABCD, Gartley, Bat, Butterfly e Crab. Le prime tre chiudono il punto D dentro il segmento iniziale XA e appartengono alle strutture di ritracciamento, mentre Butterfly e Crab lo chiudono oltre XA e ricadono nella categoria delle strutture di estensione. Ogni configurazione dispone di una versione rialzista, che porta il prezzo a formare un minimo in D, e di una versione ribassista, che lo porta a formare un massimo.

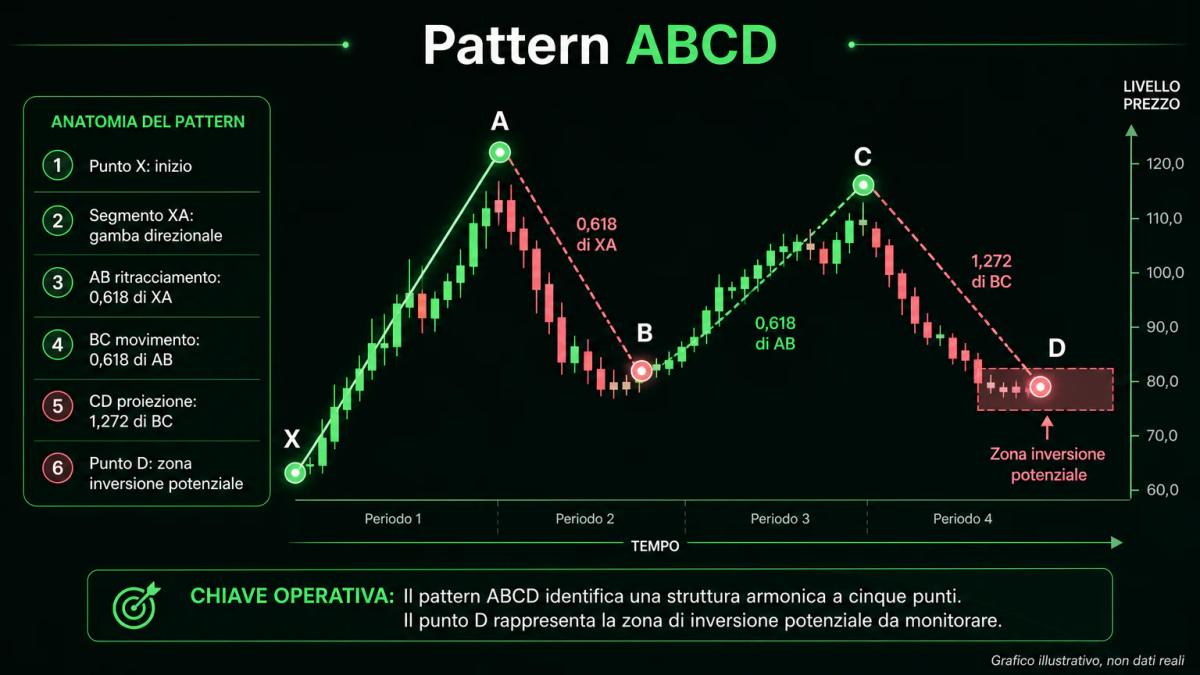

L'ABCD costituisce il mattone elementare della famiglia: due gambe di prezzo (AB e CD) di ampiezza confrontabile separate da un ritracciamento intermedio (BC). Nella versione classica CD misura circa lo stesso spazio di AB in tempo e in prezzo, mentre nella versione estesa CD arriva a valere 1,272 o 1,618 volte AB. Questa struttura compare all'interno di tutte le altre configurazioni come sotto-struttura ricorrente.

Il Gartley è il capostipite della famiglia a cinque punti, con D che cade sul ritracciamento 0,786 di XA. Il Bat sposta D più in profondità, sull'0,886 di XA, allontanando lo stop loss dal punto di ingresso al prezzo di segnali meno frequenti. Butterfly e Crab impostano una logica differente, perché collocano il punto D su un'estensione oltre X per intercettare inversioni dopo movimenti che sembrano continuare a spingere. Il Crab, con estensione 1,618 di XA e gamba CD fino a 3,618 di BC, è la configurazione più estrema e quella con il rapporto rischio-rendimento potenzialmente più favorevole, dato che lo stop può essere stretto rispetto all'ampiezza del movimento previsto.

Riconoscere una di queste strutture significa verificare tutti i rapporti insieme. Un punto D allo 0,786 privo del resto della griglia rispettata resta un semplice ritracciamento, distinto dal Gartley vero e proprio, che richiede la validazione contemporanea di ogni segmento della struttura.

Come disegnare e validare una configurazione armonica sul grafico

Disegnare la struttura richiede quattro passaggi in sequenza.

Individua una gamba direzionale netta e marcala come XA, dal minimo X al massimo A nella versione ribassista o dal massimo X al minimo A nella versione rialzista.

Attendi il ritracciamento AB e verifica che chiuda in un livello di Fibonacci coerente con almeno uno dei pattern della tabella.

Attendi il movimento BC contro AB e misurane il ritracciamento.

Proietta il segmento CD atteso e identifica la zona di inversione potenziale (PRZ).

La PRZ conviene interpretarla come un'area di prezzo, dato che nasce dalla convergenza di due proiezioni: l'estensione di BC e la posizione teorica di D rispetto a XA. Quando le due proiezioni cadono nello stesso intervallo di prezzo, per esempio entro dieci pip su una coppia forex maggiore, la zona risulta affidabile; quando divergono nettamente, la configurazione diventa ambigua e conviene scartarla. Il pip è l'unità minima di variazione di una coppia valutaria, tipicamente la quarta cifra decimale: su EUR/USD, il movimento da 1,1000 a 1,1001 corrisponde a un pip.

Gli strumenti pratici disponibili sulle piattaforme retail sono principalmente tre. Su MetaTrader 4 e MetaTrader 5 puoi usare lo strumento Fibonacci retracement per misurare XA e AB e lo strumento Fibonacci expansion per proiettare CD; molti trader aggiungono indicatori di terze parti che disegnano automaticamente i pattern armonici, con il vincolo di verificarne sempre le impostazioni sui rapporti. Su TradingView esiste uno strumento chiamato XABCD Pattern che disegna direttamente la struttura a cinque punti e mostra i rapporti calcolati man mano che si spostano i vertici, il che aiuta a capire quando una configurazione candidata rientra in tolleranza.

La tolleranza è il tema più sottovalutato dell'intera tecnica. Un rapporto di 0,786 accettato come 0,75 o come 0,82 cessa di configurare un Gartley: la letteratura tecnica ammette scostamenti dell'ordine del 2-3% sui rapporti chiave, oltre questa soglia il pattern va rigettato. Un buon esercizio consiste nel disegnare la stessa configurazione candidata su due timeframe adiacenti, per esempio H1 e H4 (cioè grafici a barre orarie e a barre di quattro ore), e verificare se la struttura tiene su entrambi. Qualora tenga solo su uno dei due, il rischio di falsa lettura sale.

Un'ultima verifica va fatta prima di operare: la configurazione richiede una conferma da un segnale di prezzo alla PRZ, senza limitarsi al semplice arrivo del prezzo nell'area. La conferma può arrivare da una candela di inversione (come un martello o un engulfing) o da una divergenza su un oscillatore, mentre l'ingresso al buio sul solo livello geometrico resta la variante meno robusta della tecnica.

Configurazioni armoniche e pattern grafici classici: differenze e sinergie

I pattern grafici classici (testa e spalle, doppio massimo, triangoli simmetrici, bandiere, cunei) si riconoscono per la forma della curva, con una tolleranza ampia sui rapporti numerici tra le loro parti. Un testa e spalle valido può avere spalle di ampiezza diversa; un triangolo simmetrico è tale finché due trendline convergono, indipendentemente dall'angolo. Le strutture armoniche adottano un criterio più stretto, perché impongono proporzioni definite: due configurazioni identiche a occhio si differenziano quando i rapporti differiscono.

La conseguenza operativa è che le due famiglie hanno tassi di occorrenza e profili di rischio diversi. I pattern classici compaiono spesso e richiedono giudizio nel disegnarli; le armoniche compaiono meno di frequente e la loro validità è quasi meccanica. Un testa e spalle scomposto conserva un aspetto ambiguo, mentre un Gartley con ritracciamento B allo 0,50 anziché allo 0,618 esce dai parametri codificati della configurazione e va classificato altrimenti.

Le due famiglie si integrano quando una configurazione armonica cade su un livello significativo anche per l'analisi classica. Un punto D di Bat rialzista sull'0,886 di XA che coincide con la neckline di un precedente testa e spalle rovesciato, o con un supporto orizzontale testato più volte, è un setup più difendibile della sola geometria armonica. La stessa logica funziona nella direzione opposta: un doppio massimo la cui seconda cima cade in una PRZ di Butterfly ribassista trova conferma sia dalla forma della figura, sia dai rapporti di Fibonacci. La sinergia riduce la probabilità che un singolo errore di disegno o di misura invalidi l'intero setup, senza aumentare il tasso di successo teorico.

Gestione del rischio e dimensionamento della posizione nel trading armonico

Il vantaggio operativo delle configurazioni armoniche è che lo stop loss ha una collocazione geometricamente definita. Nelle strutture di ritracciamento (Gartley, Bat) lo stop va oltre il punto X di poche unità: se il prezzo supera X, la geometria è invalidata e la tesi cade. Nelle strutture di estensione (Butterfly, Crab) lo stop va oltre il livello di estensione massimo previsto per D (per esempio oltre 1,618 di XA in un Crab), con lo stesso ragionamento: se il prezzo va oltre, la struttura identificata cambia natura.

Questa collocazione permette di calcolare la dimensione della posizione (position size) partendo dal rischio massimo che accetti sul singolo trade, come parametro guida al posto della stima di profitto. La formula pratica è: dimensione = rischio massimo in euro / (distanza dello stop in pip x valore del pip). Vale la pena fissarla con un esempio numerico. Hai un conto da 10.000 EUR, decidi che il rischio massimo per operazione è l'1% cioè 100 EUR, identifichi un Bat rialzista su EUR/USD con ingresso a 1,0850 e stop a 1,0820, quindi distanza 30 pip. Su EUR/USD il valore di un pip è di 10 USD per lotto standard (0,0001 x 100.000 unità), che a un cambio EUR/USD di 1,0850 equivale a circa 9,22 EUR per lotto. La posizione massima è quindi 100 / (30 x 9,22) = circa 0,36 lotti standard.

Sul rapporto rischio-rendimento la geometria armonica offre un secondo vantaggio. I target di presa di profitto tipici sono i ritracciamenti 0,382 e 0,618 del segmento AD (il totale del movimento da A a D), e in alcune scuole il livello 1,272 di CD in senso opposto. Nell'esempio del Bat sopra, se AD è largo 90 pip il primo target al 0,382 è a 34 pip dall'ingresso, contro uno stop a 30: il rapporto rischio-rendimento è appena 1,13 a 1 sul primo target, il che rende quel prelievo poco interessante da solo. Diventa sensato invece sul secondo target (0,618 di AD, 56 pip dall'ingresso, rapporto 1,87 a 1) o su target parziali scalati.

I limiti di leva per i clienti al dettaglio dell'UE non vincolano il ragionamento sul dimensionamento (lo stop e il rischio sul conto sono la variabile guida), ma vincolano quanta esposizione nozionale puoi aprire con un dato margine: sulle coppie valutarie maggiori la leva massima è 30:1, su indici principali 20:1, sulle azioni 5:1 e sulle criptovalute 2:1 (limiti introdotti da ESMA nel 2018 e resi permanenti in Italia da CONSOB con la delibera n. 20976/2019). ESMA, nel motivare quelle restrizioni, ha rilevato che tra il 74% e l'89% dei conti retail perdeva denaro e ha indicato come cause la leva eccessiva, la complessità e scarsa trasparenza del prodotto e i costi (commissioni, spread e oneri di finanziamento overnight): il che è coerente con il messaggio di calibrare la dimensione sul rischio e non sulla leva disponibile.

Errori comuni e trappole psicologiche nel riconoscimento delle configurazioni

Il primo errore consiste nel forzare la geometria per adattare l'evidenza al setup desiderato. Quando una struttura è quasi armonica ma un rapporto è fuori tolleranza (per esempio il ritracciamento B è a 0,55 invece che a 0,618 di XA per un Gartley), la tentazione è ammorbidire la soglia per non perdere il setup. In quei casi il pattern che chiami Gartley si comporta come un movimento qualsiasi, e la tua statistica personale sulla configurazione si sporca senza che tu te ne accorga.

Il secondo errore è la conferma tardiva. Identifichi un candidato Butterfly, il prezzo si avvicina alla PRZ, e cerchi motivi per giustificare l'ingresso anche se non arriva mai la candela di conferma o la divergenza su RSI (Relative Strength Index, un oscillatore di momentum che varia da 0 a 100). L'ingresso al buio sulla sola area geometrica rappresenta la variante meno robusta della tecnica, perché degrada un metodo selettivo alla stregua di un semplice ingresso su livello statico.

Il terzo errore è la sopravvivenza del pattern dopo la sua invalidazione. Il prezzo supera il punto X di un Bat rialzista, lo stop scatta, e la reazione istintiva è concludere che il mercato ha "cacciato lo stop" e rientrare subito. Dal punto di vista geometrico, però, una volta superato X la struttura cessa di esistere e va considerata chiusa. Un eventuale rientro andrebbe giustificato da una nuova configurazione, con la stessa griglia di rapporti verificata da zero.

Il quarto errore è confondere il timeframe. Un Crab valido su H4 può avere un punto D che, misurato su M15 (grafico a barre di quindici minuti), appare come una configurazione diversa. Operare l'ingresso sulla lettura di M15 mentre il ragionamento è di H4 sposta lo stop in un punto incongruente. La regola pratica è disegnare, entrare e gestire sullo stesso timeframe, e usare i timeframe minori solo per la tempistica dell'ordine, non per ridefinire la geometria.

Il quinto errore è statistico. Confermare tre trade di fila su un Gartley riguarda solo l'esito di quei tre trade e dice poco sul comportamento medio della configurazione. La geometria armonica lavora come strumento di selezione dei setup, con esiti che restano indipendenti l'uno dall'altro. Chi non tiene un registro (data, coppia, timeframe, rapporti misurati, ingresso, stop, target, esito) confonde memoria e statistica, e costruisce credenze sulle configurazioni prive di verifica su dati propri.

Integrare le configurazioni armoniche con altri indicatori e strumenti

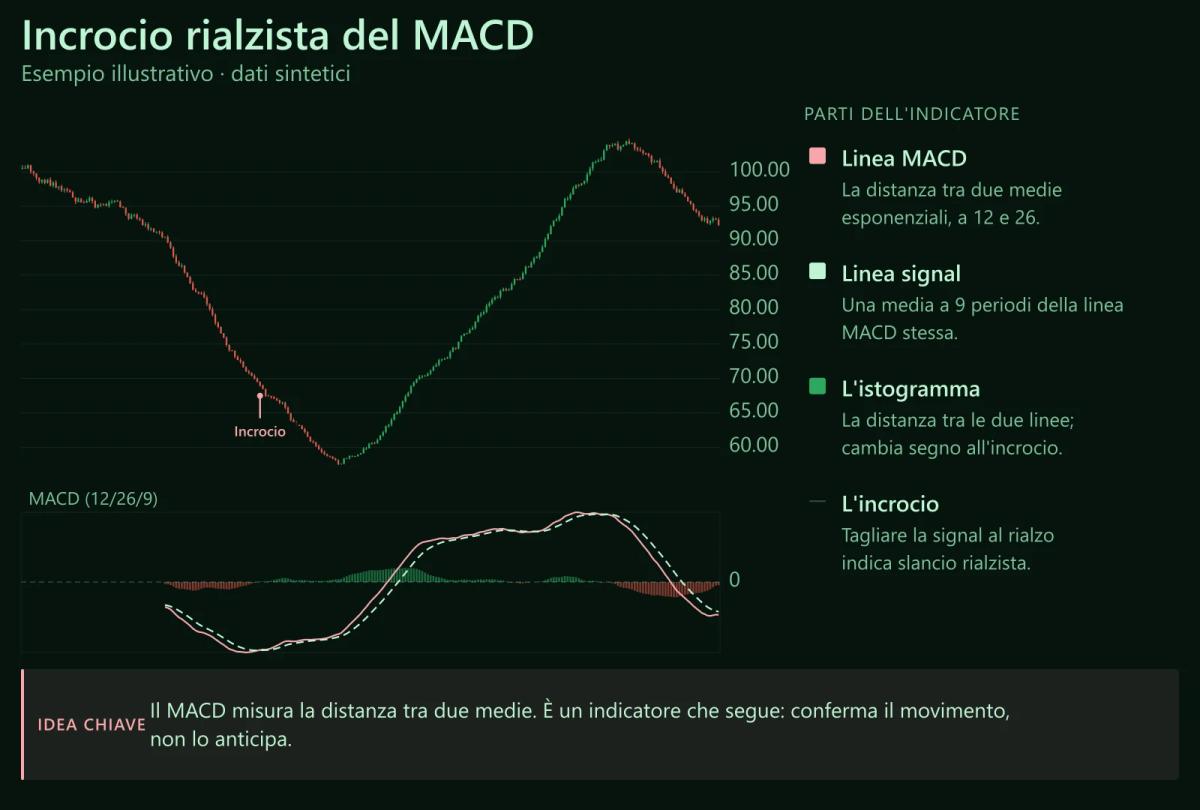

Gli oscillatori di momentum sono i primi candidati come filtro. Il RSI misura la velocità delle variazioni di prezzo e segnala condizioni di ipercomprato (sopra 70) o ipervenduto (sotto 30); il MACD (Moving Average Convergence Divergence) misura la differenza tra due medie mobili esponenziali di periodi diversi e mostra quando il momentum sta rallentando. La combinazione classica prevede che l'arrivo del prezzo alla PRZ coincida con una divergenza sul RSI o sul MACD, cioè con un massimo o minimo dell'oscillatore che non conferma il nuovo estremo del prezzo. Senza divergenza, il segnale armonico esiste ma è meno forte.

Le medie mobili servono a filtrare il contesto. Una media mobile a 200 periodi separa il regime rialzista di lungo dal ribassista: operare configurazioni rialziste su un asset che quota sotto la propria media mobile a 200 su daily significa andare controtendenza di fondo, e i pattern controtendenza hanno un tasso di riuscita inferiore. Le Bande di Bollinger (due deviazioni standard sopra e sotto una media mobile a 20 periodi) segnano invece il perimetro statistico della volatilità: un punto D che cade fuori dalla banda esterna è un'estensione di prezzo storicamente rara, che rafforza la tesi di inversione se la configurazione è di tipo estensivo (Butterfly, Crab).

I livelli di supporto e resistenza orizzontali, ricavati dai massimi e minimi precedenti visibili sul grafico, sono il filtro più semplice e spesso il più efficace. Una PRZ che coincide con un supporto storico ha una probabilità di reazione maggiore rispetto a una PRZ isolata in area di prezzo priva di riferimenti.

Un'ultima nota di contesto per chi opera nel forex: sulle piattaforme retail il volume mostrato non è il volume scambiato ma il tick volume, cioè il numero di variazioni di prezzo in ciascun periodo. Usarlo come conferma di una configurazione armonica è possibile ma con la consapevolezza che misura attività di prezzo, non massa monetaria movimentata sul cambio.
